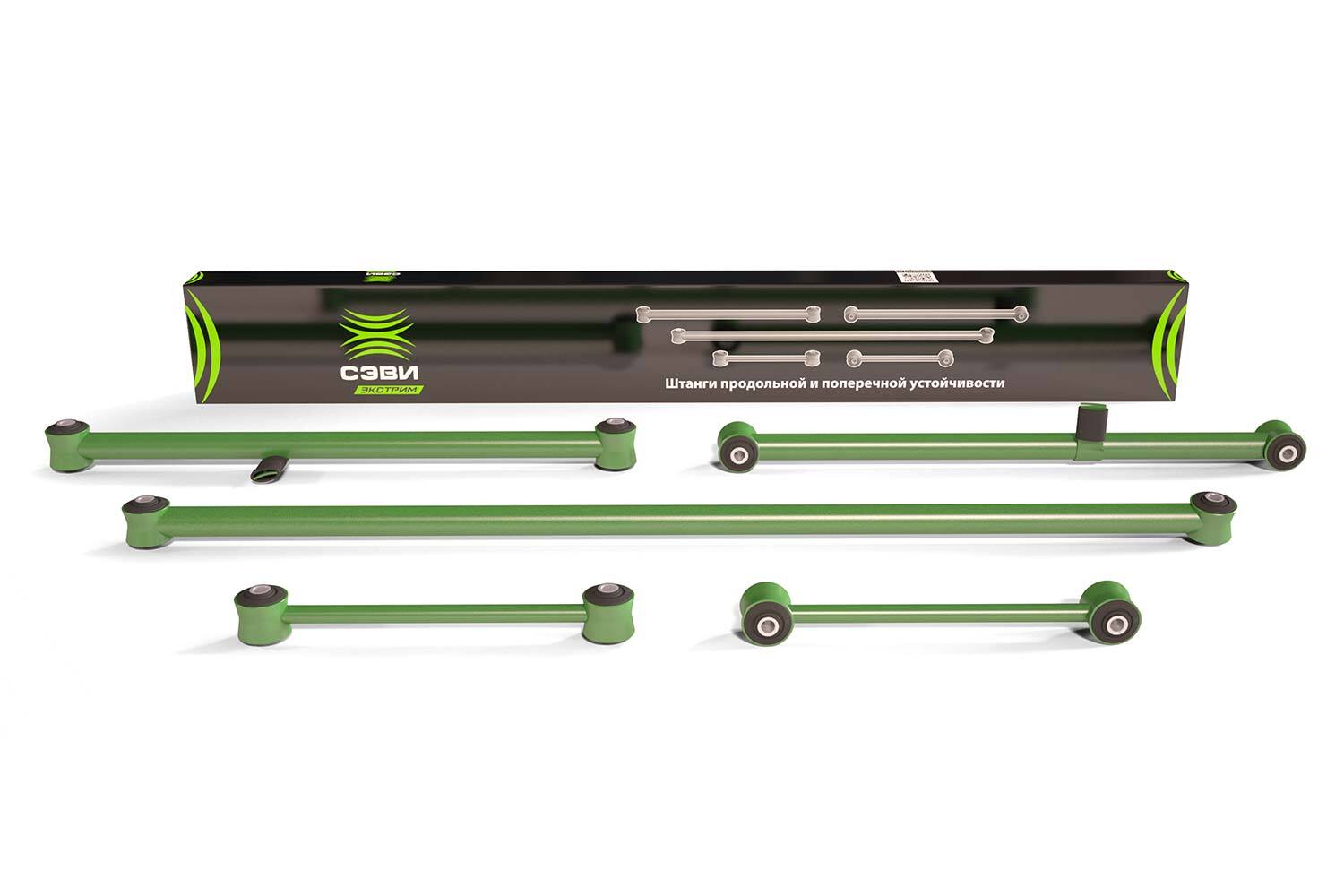

Штанги продольной и поперечной устойчивости для а/м ВАЗ 2101-2107 "СЭВИ-ЭКСТРИМ"

Штанги продольной и поперечной устойчивости для автомобилей ВАЗ 2101-2107, 2121 производятся двух модификаций «СЭВИ-ЭКСПЕРТ» и «СЭВИ-ЭКСТРИМ». Штанги «СЭВИ» отличаются от поступающих на рынок запчастей следующим:

Назначение штанг (реактивных тяг)

В автомобилях АвтоВАЗа классической конструкции задний мост зафиксирован от продольных и поперечных смещений четырьмя продольными и одной поперечной штангами. Продольные штанги служат для передачи реактивного момента, толкающих и тормозных усилий от колес, через балку заднего моста на кузов автомобиля. Наиболее нагруженные нижние продольные штанги изготовлены из труб, а виброизоляторы (резино-металлические шарниры) по сравнению с верхними штангами имеют увеличенные размеры. Передние концы продольных штанг шарнирно закреплены на кронштейнах нижней части кузова, а задние концы прикрепляются к кронштейнам балки заднего конца.

Поперечная штанга воспринимает боковые усилия и передает их от балки заднего моста на кузов автомобиля. Несущие (металлические) элементы штанг соединены с сопряженными узлами через виброизоляторы (шарниры), которые:

1. Гасят ударные и переменные нагрузки, возникающие при разгоне, движении, торможении и маневрировании автомобиля.
2. Обеспечивают необходимую кинематику заднего моста.
3. Передают реактивные моменты, толкающих и тормозящих усилий от колес к кузову.

Для обеспечения требуемой кинематики перемещения заднего моста относительно кузова, металлические элементы штанг продольной и поперечной устойчивости имеют определенные геометрические размеры.

Для быстрой передачи толкающих и тормозных нагрузок, а также реактивного момента несущие элементы штанг ТМ «СЭВИ» жесткие, а виброизоляторы твердые и упругие.

Когда нужно менять штанги (реактивные тяги)

Появление шума или стука в подвеске при движении автомобиля, Увод автомобиля от прямолинейного движения. Неравномерный износ поверхности шин- повод проверить техническое состояние задней подвески, в последовательности:

1. Проверьте затяжку всех резьбовых соединений деталей и подтяните ослабленные соединения.
2. Визуально убедитесь в отсутствии повреждений штанг и резинометаллических шарниров (далее РМШ). Для проверки РМШ вставьте монтажную лопатку между проушиной штанги и кронштейном её крепления и убедитесь в том, что штанга надежно удерживается шарниром.
3. Деформированные и имеющие повреждения штанги замените.
4. Замените неисправными РМШ. Желательно заменить все РМШ одновременно.
5. Если меняете штанги не забудьте о крепеже. Лучше один раз всё поменять и забыть об этом на долгое время.

6. Замена штанг продольной и поперечной устойчивости

   Замену штанг рекомендуем производить на СТО квалифицированными специалистами. Если вы решили произвести замену самостоятельно, то воспользуйтесь нашими рекомендациями.

   Для проведения замены загоните автомобиль на смотровую яму или эстакаду. Затормозите автомобиль стояночным тормозом. Очистите металлической щёткой все резьбовые соединения штанг от грязи. Для облегчения откручивания болтов и гаек по брызгайте на них средством WD-40, дайте смазке впитаться 5 мин. И приступайте к работе.

   Замена нижней продольной штанги:

   1. Для доступа к головке болта, крепящего штангу к мосту (кроме ВАЗ 21214М), отсоедините от кронштейна балки заднего моста нижний конец амортизатора и отведите его в сторону.
   2.
   3. Накидным ключом «на 19» отверните гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом того же размера. Через выколотку из мягкого металла выбейте болт. Выведете задний наконечник штанги из проушины кронштейна заднего моста.
   4.
   5. Аналогично ключом «на 19» отверните гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом того же размера. Выньте болт и снимите штангу.
   6.
   7. Установите новую нижнюю продольную штангу в обратной последовательности. Рекомендуем перед установкой смазать болты солидолом, для того чтобы в будущем их легко было открутить. Гайки болтов крепления штанги окончательно затяните в положении «автомобиль на колесах».

   Замена верхней продольной штанги:

   1. Накидным ключом «на 19» отверните гайку болта крепления штанги к кронштейну заднего моста, удерживая болт от проворачивания ключом того же размера. Через выколотку из мягкого металла выбейте болт.
   2.
   3. Накидным ключом «на 19» отверните гайку болта крепления штанги к лонжерону кузова, удерживая болт от проворачивания ключом той же размерности. Выньте болт и снимите с автомобиля верхнюю продольную штангу.
   4. Установите новую верхнюю продольную штангу в обратной последовательности. Гайки болтов крепления штанги окончательно затяните в положении «автомобиль на колесах».
   5.

   Замена поперечной штанги:

   1. Накидным ключом «на 19 мм» отверните гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом того же размера. При помощи выколотки выбейте болт.
   2.
   3. Накидным ключом «на 19 мм» отверните гайку болта крепления штанги к кронштейну балки заднего моста, удерживая болт от проворачивания ключом того же размера. При помощи выколотки выбейте болт и снимите с автомобиля поперечную штангу.
   4. Установите новую поперечную штангу в обратной последовательности. Гайки болтов крепления штанги окончательно затяните в положении «автомобиль на колесах».
   5.
